Пневматические стопорные цилиндры, часто используемые в техническом обслуживании, ремонте и эксплуатации (MRO), являются специализированными исполнительными механизмами, предназначенными для контроля, остановки или удержания объектов в движении, особенно на конвейерных системах или сборочных линиях.
Они являются важной частью производственных, логистических и материаловедческих процессов.
Особенности пневматических стопорных цилиндров:
◆ Точное позиционирование и остановка:
Они обеспечивают высокую точность в остановке и позиционировании, что делает их идеальными для обработки различных рабочих изделий в автоматизированных системах.
◆ Долговечность и высокая производительность:
Изготавливаются из высококачественных материалов с поверхностной обработкой, что гарантирует долгосрочную стабильную работу, даже при сильных нагрузках и в жестких условиях.
◆ Компактный дизайн и гибкость установки:
С малым размером они легко интегрируются в ограниченные пространства и предлагают различные варианты монтажа для удовлетворения различных потребностей.
◆ Функция амортизации:
Они оснащены пневматическими или резиновыми амортизаторами, которые снижают ударные силы, улучшая стабильность системы и увеличивая срок службы.
Принцип работы пневматического стопорного цилиндра:
◆ Односторонний с возвратной пружиной
Этот тип является популярным выбором для применения в системах стопоров благодаря своей простоте.
Начальное состояние: Стопор (будь то ролик или опора) находится в поднятом положении, позволяя предметам на конвейере проходить свободно.
Поршень вытягивается внутренней пружиной, при этом начальная подача воздуха не требуется.
Действие остановки:
Когда предмет, например коробка или поддон, необходимо остановить, в цилиндр подается сжатый воздух.
Воздух толкает поршень, преодолевая усилие пружины, вызывая втягивание поршня и опускание стопора, чтобы остановить предмет на конвейере.
Сброс:
Как только предмет остановлен, подача воздуха прекращается.
Внутренняя пружина затем возвращает поршень в исходное положение, поднимая стопор и позволяя предметам продолжать движение.
◆ Двусторонний
Двусторонние цилиндры обеспечивают более точное управление, поскольку имеют воздушные порты как для расширения, так и для втягивания поршня.
Есть два ключевых варианта:
Двусторонний с пружиной:
Как и в односторонней версии, эта модель использует пружину для возврата поршня в исходное положение. Воздух может быть подан в любой из портов:
Воздух, поступающий в порт "расширения", выталкивает поршень наружу, поднимая стопор.
Воздух, поступающий в порт "втягивания", двигает поршень внутрь, преодолевая усилие пружины и опуская стопор.
Двусторонний без пружины:
Эта версия полностью зависит от сжатого воздуха для контроля как расширения, так и втягивания поршня, с подачей воздуха в соответствующий порт для движения поршня и регулировки стопора.
В обеих версиях с пружиной и без пружины сжатый воздух перемещает поршень против силы пружины. Как только подача воздуха прекращается, пружина естественно возвращает поршень в исходное положение.
Модели стопорных цилиндров:
Стопорные цилиндры в основном используются на производственных линиях или конвейерных системах для контроля остановки и позиционирования рабочих предметов.
В зависимости от различных требований применения стопорные цилиндры можно классифицировать следующим образом:
1. Тип с фиксированной установочной высотой
Подходит для сценариев, где требуется фиксированная установочная высота.
2. Тип с регулируемой установочной высотой
Позволяет регулировать высоту по мере необходимости, обеспечивая большую гибкость.
3. Цилиндры с точной остановкой
Они оснащены встроенной амортизацией для мягкой остановки, идеально подходят для приложений, требующих высокой точности.
4. Разделители рабочих предметов
Предназначены для соединения с конвейерами, обеспечивая точное разделение рабочих предметов.
5. Стопорные цилиндры для тяжелых нагрузок.
Предназначены для приложений, требующих высокой грузоподъемности с более прочной конструкцией.
6. Вертикальные и горизонтальные стопорные цилиндры
В зависимости от ориентации установки доступны вертикальные и горизонтальные типы для различных пространственных макетов.
Fokca (Fescolo) предлагает следующие две модели стопорных цилиндров:

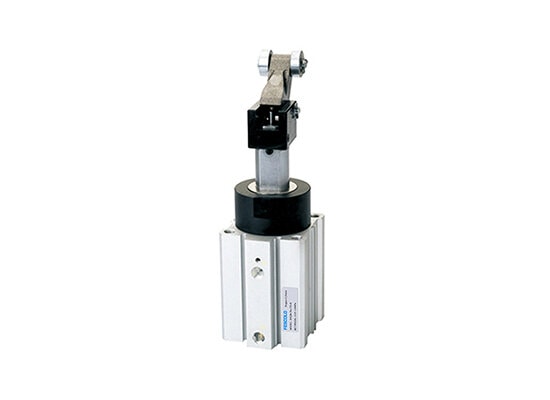

◆ Серия RSQ
Особенности: Компактная структура, идеально подходит для остановки и позиционирования рабочих предметов в различных автоматизированных приложениях.
Дизайн: Прочный и надежный, подходит для работы с высокой частотой.

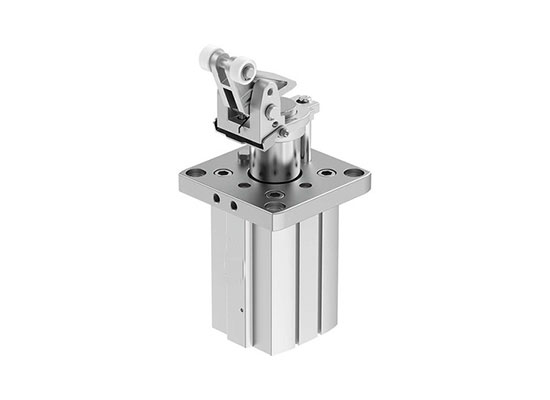

◆ Серия RSDQ
Особенности: Оснащена функцией амортизации для снижения воздействия и вибрации при остановке рабочих предметов.
Дизайн: Разработана для приложений, требующих большей стабильности и точности.
Обе модели могут быть адаптированы для удовлетворения конкретных требований клиентов. Для получения дополнительной информации или настроек продукции, не стесняйтесь обращаться к нам!
Выбор правильного стопорного цилиндра для приложения:
1. Легкие конвейерные линии
Рекомендуемые модели: Серия RSQ, серия RSG
◆ Особенности:
Легкие конвейерные линии используются для транспортировки, сортировки и остановки легких предметов. В этом приложении цилиндр с ограничителем должен обладать высокой частотой работы и компактным дизайном.
Серия RSQ идеально подходит для приложений, где пространство ограничено, но требуются частые остановки. Серия RSG подходит для установки с регулируемой высотой, что дает большую гибкость в проектировании конвейерной системы.
◆ Преимущества:
Компактный дизайн, легкость установки в ограниченном пространстве
Высокая частота работы, достаточно долговечный для непрерывного использования
Регулируемые параметры высоты для универсальных настроек
2. Применение для тяжелых нагрузок
Рекомендуемые модели: Стопорные цилиндры для тяжелых нагрузок
◆ Особенности:
Для применения с тяжелыми грузами, такими как крупные детали машин, автомобильные компоненты или обработка массовых материалов, цилиндр с ограничителем должен быть спроектирован для работы с более высокими нагрузками и выдерживать большие механические напряжения. Стопорные цилиндры для тяжелых нагрузок имеют усиленные компоненты и обеспечивают надежную остановку крупных, тяжелых рабочих предметов.
◆ Преимущества:
Высокая грузоподъемность
Прочная и долговечная конструкция
Подходит для жестких условий, где обычные цилиндры могут выйти из строя
3. Применение для точности и высокой точности
Рекомендуемые модели: Серия RSDQ, серия RSH
◆ Особенности:
В приложениях, где требуется точная остановка и позиционирование, например, на сборочных линиях для электронных компонентов или деликатных компонентов, идеально подходят цилиндры с точной остановкой и функцией амортизации.
Серия RSDQ предназначена для мягкой остановки, снижая воздействие и вибрации, чтобы сохранить точность и целостность рабочих предметов.
Точно так же серия RSH предлагает точное управление для точной остановки и позиционирования с дополнительными амортизирующими возможностями.
◆ Преимущества:
Высокая точность для критически важных приложений
Встроенная амортизация снижает воздействие и вибрацию
Обеспечивает плавную и точную остановку чувствительных компонентов
4. Разделение и сортировка материалов
Рекомендуемые модели: Серии MIW/MIS (Разделители рабочих предметов)
◆ Особенности:
На производственных линиях, где требуется разделение или точное выравнивание рабочих предметов, разделители рабочих предметов являются незаменимыми. Эти цилиндры подключаются к конвейерной системе и позволяют точно разделить или отсортировать элементы по размеру или типу.
Модели, такие как серия MIW/MIS, предназначены для эффективной работы в системах с высокой скоростью.
◆ Преимущества:
Точное разделение рабочих предметов
Надежная работа в системах с высокой скоростью
Легкость интеграции в конвейерные системы
5. Применение в чистых помещениях и пищевой промышленности
Рекомендуемые модели: Нержавеющие или коррозионностойкие стопорные цилиндры
◆ Особенности:
В таких отраслях, как пищевая промышленность, фармацевтика или другие чистые помещения, цилиндры с ограничителями из коррозионностойких или нержавеющих материалов необходимы.
Эти материалы предотвращают загрязнение и гарантируют, что цилиндры могут выдерживать строгие процессы очистки и стерилизации.
◆ Преимущества:
Коррозионностойкие материалы гарантируют гигиеничность и безопасность
Легкость в чистке и обслуживании
Надежная работа в чувствительных условиях
6. Компактные и ограниченные по пространству приложения
Рекомендуемые модели: Вертикальные и горизонтальные стопорные цилиндры
◆ Особенности:
В условиях ограниченного пространства, например, на небольших рабочих местах или на узких производственных линиях, выбор между вертикальными и горизонтальными цилиндрами с ограничителями может иметь важное значение.
Вертикальные модели подходят, когда горизонтального пространства мало, в то время как горизонтальные модели можно использовать при ограничении вертикального пространства.
◆ Преимущества:
Гибкость установки для ограниченных пространств
Компактный дизайн без ущерба для производительности
Легко адаптируется к различным макетам и системам
7. Высокие температуры и суровые условия
Рекомендуемые модели: Цилиндры с высокой температуростойкостью
◆ Особенности:
Для применения в условиях высоких температур (например, в сталелитейных, пластиковых или печных операциях) необходимы цилиндры с высокой температуростойкостью.
Эти цилиндры оснащены специальными уплотнителями и материалами для выдерживания экстремальных температур и гарантируют надежную работу без отказов.
◆ Преимущества:
Высокая термостойкость для экстремальных условий
Прочные уплотнители для поддержания производительности при высоких температурах
Надежные в условиях высоких температур
Заключение
Компания Fescolo является профессиональным производителем пневматического оборудования и предлагает широкий ассортимент цилиндров. Свяжитесь с нами напрямую или посетите наш веб-сайт.
