Введение
В области современной промышленной автоматизации пневматические системы широко используются в приводных и исполнительных механизмах оборудования благодаря своей простой конструкции, быстрому отклику и удобству обслуживания. Среди множества пневматических компонентов цилиндр, как исполнительный механизм, обеспечивающий прямолинейное движение, играет ключевую роль в определении стабильности и эффективности работы оборудования.
Для повышения универсальности, взаимозаменяемости и стандартизации пневматических цилиндров Международная организация по стандартизации (ISO) разработала несколько стандартов. Среди них ISO 6431 — один из важнейших стандартов, специально разработанных для стандартных размеров и интерфейсов газовых цилиндров. В этой статье будет подробно рассмотрена соответствующая информация о пневматическом цилиндре ISO 6431 — от определения стандарта до параметров конструкции, а также от областей применения до описания серий, чтобы всесторонне помочь вам понять промышленную ценность этого пневматического компонента.
| Parameter | Description |
|---|
| Диаметр отверстия | Распространённые спецификации включают Ø32, Ø40, Ø50, Ø63, Ø80, Ø100, Ø125 и др. |
| Ход | Настраиваемый, с обычным диапазоном от 25 мм до 1000 мм |
| Рабочее давление | Обычно от 0,1 до 1,0 МПа |
| Рабочая температура | От -20°C до +80°C (в зависимости от материала уплотнений) |
| Среда | Чистый и сухой сжатый воздух (с маслом или без масла) |
| Максимальная скорость | Обычно от 50 до 800 мм/с |
После изучения соответствующих параметров вышеуказанных цилиндров вы сможете в полной мере использовать их преимущества в подходящих отраслях и сферах применения.
Сценарии применения и отраслевое использование
Благодаря высокому уровню стандартизации и стабильным рабочим характеристикам, пневмоцилиндры по стандарту ISO 6431 подходят для широкого спектра задач в области автоматизации, включая:
Автоматические сборочные линии: используются для захвата, подачи, позиционирования и подъема заготовок.
Упаковочное оборудование: служат приводом для операций по открытию/закрытию коробок, маркировке и резке.
Автомобилестроение: обеспечивают точный контроль положения при смешивании, точечной сварке и сборке компонентов.
Пищевая и фармацевтическая промышленность: цилиндры из нержавеющей стали или с антикоррозийным покрытием идеально подходят для чистых помещений.
Системы логистики и перемещения материалов: выполняют сложные движения, такие как подъем, поворот и толкание.
Если вы работаете в одной из вышеуказанных отраслей, пневмоцилиндры ISO 6431 станут отличным выбором для ваших задач.
Распространённые типы пневмоцилиндров ISO 6431
Хотя стандарт ISO 6431 в основном регламентирует размеры цилиндров и монтажные интерфейсы, на практике ведущие производители пневматических компонентов разработали несколько серий продукции на его основе. Эти серии соответствуют стандартным монтажным параметрам, но различаются по конструкции, характеристикам и внешнему виду, чтобы удовлетворить разнообразные требования промышленности. Ниже представлены четыре типа пневмоцилиндров ISO 6431, применяемых в промышленности:

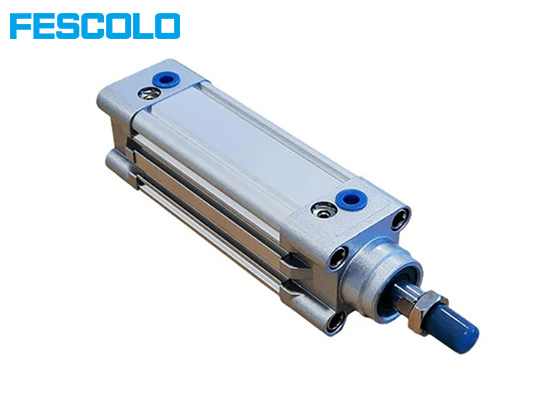

Серия цилиндров DNC
Один из первых типов, разработанных в соответствии со стандартом ISO 6431. Отличается прямоугольным корпусом из алюминиевого профиля с компактным и аккуратным внешним видом. Поддерживает различные монтажные аксессуары, возможна установка магнитного кольца в поршень для управления с помощью датчиков. Часто используется в автоматизированных сборочных линиях и логистическом оборудовании.

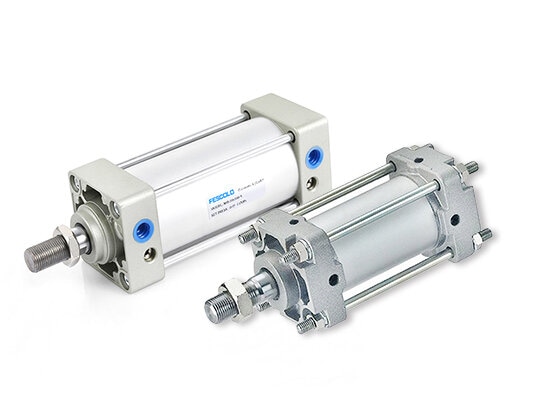

Серия цилиндров DNG
Широко применяется японскими брендами, такими как SMC. Имеет круглые торцевые крышки и конструкцию с тягами, что делает её более традиционной и удобной в обслуживании. Подходит для тяжёлых и сложных условий эксплуатации, обладает высокой ударопрочностью. Конструкция поддерживает многопозиционные ходы и регулируемую амортизацию.
Серия цилиндров SI
Универсальный тип, совместимый со стандартами ISO 6431 и ISO 15552. Корпус цилиндра — это гладкая алюминиевая трубка или профиль с пазами, позволяющий интеграцию магнитных датчиков. Отличается высокой рентабельностью, модульной конструкцией и взаимозаменяемостью компонентов. Популярен у производителей OEM-оборудования.
Стандартная серия ISO
Относится к моделям, разработанным строго в соответствии со стандартами ISO 6431 или ISO 15552, но не привязанных к конкретному бренду. Обычно выпускаются отечественными или универсальными производителями компонентов. Обладают высокой совместимостью, короткими сроками поставки и низкой стоимостью. Часто применяются в оборудовании для массового производства и бюджетных линиях автоматизации.
| Тип серии | Особенности внешнего вида | Преимущества | Области применения |
|---|
| DNC | Квадратный корпус цилиндра | Компактный, эстетичный вид, богатый выбор аксессуаров | Автоматизированное оборудование, сборочные линии |
| DNG | Цилиндр с круглыми крышками и тягами | Высокая ударопрочность, прочная и устойчивая конструкция | Тяжёлое оборудование, промышленная техника |
| SI | Круглый/профильный корпус цилиндра | Универсальность, отличное соотношение цены и качества | Общее оборудование, OEM-совместимость |
| ISO | Универсальный тип стандартного размера | Высокая взаимозаменяемость, лёгкость замены | Рынок запчастей, стандартные платформы оборудования |
Эти серии стандартных цилиндров ISO отличаются по конструкции, характеристикам и внешнему виду, но при этом следуют одинаковому интерфейсу установки. Вы можете сделать обоснованный выбор в зависимости от ваших конкретных потребностей.
Резюме
Пневматические цилиндры ISO 6431 стали незаменимыми стандартными компонентами в проектировании оборудования промышленной автоматизации благодаря своей высокой степени стандартизации, отработанной конструкции и широкому применению.
Компания Fescolo является производителем, который может предоставить цилиндры стандарта ISO 6431. Будь то этап подбора и проектирования или последующее техническое обслуживание, мы поможем вам понять принципы и преимущества данного стандарта и принять более эффективные и надёжные технические решения.
Часто задаваемые вопросы (FAQ)
Вопрос 1. Что такое цилиндр стандарта ISO 6431?
ISO 6431 — это стандарт, разработанный Международной организацией по стандартизации (ISO), в котором определены конструктивные и установочные характеристики пневмоцилиндров с диаметром от 32 мм до 100 мм. Он подходит для цилиндров с круглым корпусом и двухстороннего действия.
Вопрос 2. В чём разница между ISO 6431 и ISO 15552?
ISO 15552 фактически является обновлённой версией ISO 6431 с большей совместимостью и расширяемостью. Установочные размеры этих стандартов совместимы, но цилиндры ISO 15552 поддерживают больше функциональных модулей (например, пазы для магнитных датчиков) и чаще используются в современной промышленной автоматике.
Вопрос 3. Каковы типичные размеры пневмоцилиндров по стандарту ISO 6431?
Типичные диаметры цилиндров включают: 32 мм, 40 мм, 50 мм, 63 мм, 80 мм и 100 мм. Эти размеры также указаны в самом стандарте.
