Введение
Безштоковые цилиндры, как правило, представляют собой пневматические приводы с двумя режимами работы: односторонним и двусторонним. Односторонний режим подразумевает одну камеру сжатого воздуха, в то время как двусторонний режим включает две камеры сжатого воздуха, что обеспечивает большую силу тяги. Безштоковые пневматические цилиндры широко используются в таких областях, как автоматизация, транспортировка и зажим.
Что такое безштоковый пневматический цилиндр?
Безштоковый цилиндр — это инновационный тип пневматического цилиндра-исполнителя, который обеспечивает линейное движение без необходимости внешнего поршня. Внутренний поршень перемещается вдоль оси цилиндра за счет изменений внутреннего давления воздуха.
С развитием оборудования, направленным на повышение эффективности и компактности, безштоковые пневматические цилиндры, с их уникальными структурными преимуществами, стали важным выбором для экономии пространства и улучшения производительности. Чтобы помочь вам лучше понять безштоковые цилиндры и их применения, мы представим их принципы работы, основные типы, характеристики, преимущества и недостатки, а также важные моменты, которые следует учитывать при использовании.
Как работают безштоковые пневматические цилиндры?

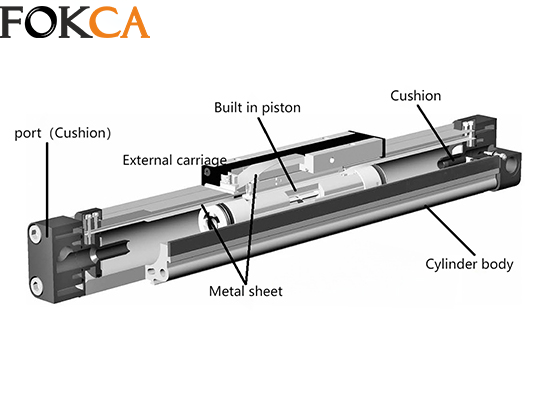

Чтобы понять, как работает безштоковый цилиндр, давайте рассмотрим пример механически соединенного безштокового пневматического цилиндра. Он в основном состоит из внутреннего поршня, который движется внутри цилиндра, приводимого в движение сжатым воздухом, подаваемым с обоих концов. На пневматическом цилиндре-исполнителе снаружи устанавливается каретка, а соединение между поршнем и кареткой осуществляется через металлическую ленту. На обоих концах поршня устанавливаются амортизаторы, чтобы предотвратить ...
Детализированные этапы работы безштокового пневматического цилиндра следующие:
Предусловие: как и любые цилиндры, безштоковые цилиндры должны иметь герметичную конструкцию для поддержания давления воздуха и предотвращения попадания загрязнений.
Движение внутреннего поршня: внутри герметичного пневматического цилиндра находится внутренний поршень, который движется вдоль оси цилиндра.
Соединение поршня с кареткой: цель движения поршня заключается в том, чтобы привести в движение каретку или прикрепленную нагрузку. Внешняя каретка служит мостом, соединяющим поршень с нагрузкой.
Советы
Существует три основных способа соединения безштокового поршня с кареткой:
Соединение через слот: в безштоковом цилиндре имеется прорезь с герметизирующей лентой для предотвращения утечек воздуха. Поршень соединяется с кареткой через этот слот.
Магнитное соединение: в поршне и каретке встроены сильные магниты, что позволяет каретке двигаться вместе с поршнем.
Соединение с помощью кабеля: кабель соединяет внутренний поршень с внешней кареткой, что позволяет каретке двигаться вместе с поршнем.
Внешняя транспортировка: после установки каретка движется вместе с внутренним поршнем через один из трех методов соединения, прямо или косвенно.
Движение каретки: когда воздушное давление заставляет поршень двигаться вперед или назад, поршень, в свою очередь, приводит в движение внешнюю каретку вдоль безштокового цилиндра, перенося нагрузку или объект, который нужно переместить.
Типы безштоковых пневматических цилиндров
Многие отрасли используют различные типы безштоковых цилиндров, таких как магнитные цилиндры, магнитно-соединенные безштоковые цилиндры, а также другие типы, такие как цилиндры с прорезями и кабельные цилиндры. Магнитные и магнитно-соединенные безштоковые цилиндры считаются более специализированными с точки зрения функциональности и стоимости.
Магнитные безштоковые цилиндры
Магнитный безштоковый цилиндр — это тип пневматического цилиндра-исполнителя, который обеспечивает линейное движение без необходимости внешнего поршня. Он использует механизм магнитного соединения для передачи движения внутреннего поршня на внешнюю каретку. Основное преимущество магнитных безштоковых цилиндров заключается в их структурных характеристиках, которые позволяют эффективно использовать пространство, что делает их идеальными для промышленных приложений, где пространство ограничено.
Магнитно-соединенные безштоковые цилиндры
Магнитно-соединенные безштоковые цилиндры обеспечивают линейное движение без необходимости внешнего поршня. Они передают движение с помощью магнитного соединения между внутренним поршнем и внешней кареткой.
Другие типы включают:
Цилиндры с прорезью
Цилиндры с прорезью имеют продольный слот по всей длине. Этот слот позволяет внутреннему поршню соединяться напрямую с внешней кареткой, которая движется по наружной поверхности цилиндра. Этот дизайн позволяет добиться линейного движения без выдвижного поршня, что делает его особенно подходящим для приложений с ограниченным пространством.
Кабельные безштоковые цилиндры
Кабельные безштоковые цилиндры обеспечивают линейное движение без необходимости выдвигающегося или втягивающегося поршня. Они используют кабельную систему для передачи движения внутреннего поршня на внешнюю каретку. Этот экономящий пространство дизайн идеально подходит для приложений, требующих длинных ходов в ограниченных пространствах.
Преимущества и недостатки безштоковых пневматических цилиндров
Существует много преимуществ использования безштоковых пневматических цилиндров, но также есть и ограничения:
Преимущества:
- Длинные ходы
- Компактный дизайн
- Гибкость монтажа
- Отличная герметизация
Недостатки:
- Высокие требования к герметизации
- Высокая начальная стоимость
- Слабое сопротивление боковым силам
- Требуется высокая точность установки
Пять вещей, которые следует учитывать при выборе безштокового пневматического цилиндра:
1. Длина хода поршня
2. Грузоподъемность
3. Скорость
4. Варианты установки
5. Пространство
Общие применения безштоковых пневматических цилиндров
Безштоковые пневматические цилиндры используются в различных отраслях, таких как производство, упаковка, автомобилестроение, медицинское оборудование и робототехника.
Аксессуары для безштоковых пневматических цилиндров
1. Подставки для ног
2. Опорные кронштейны
3. Концевые выключатели
4. Кронштейны для переноски
Заключение
Мы сосредоточены на исследовании и производстве высокоэффективных безштоковых пневматических цилиндров, предоставляя компактные, эффективные и надежные решения для производителей автоматизированного оборудования. Наша продукция соответствует стандартам ISO и широко используется в таких отраслях, как транспортировка, резка, упаковка, печать и другие.
Если вы хотите узнать больше о наших безштоковых цилиндрах и найти подходящие продукты, Fescolo всегда готов помочь вам.
