При отсутствии магнитного поля цепь разомкнута, и геркон может использоваться для определения состояния электрических цепей или механического движения.
Параметры
◆ Тип переключателя: нормально разомкнутый
◆ Рабочее напряжение: 5~240В DC/AC
◆ Рабочая температура: -10~70℃
◆ Переключающий ток: макс. 100~200мА
◆ Максимальная мощность контактов: 6~10Вт
Характеристики
◆ Простота установки
◆ Полный ассортимент, подходит для различных типов цилиндров
◆ Высокая чувствительность
◆ Длительный срок службы
◆ Длина и цвет выводных проводов могут быть изготовлены по вашему заказу
Меры предосторожности
◆ Напряжение и ток не должны превышать допустимый диапазон.
◆ Строго запрещено подключать магнитный выключатель напрямую к источнику питания, он должен использоваться последовательно с нагрузкой (например, реле и т.д.).
◆ Перед выбором и подключением магнитного выключателя необходимо определить тип рабочего источника питания. При использовании источника постоянного тока красный провод магнитного выключателя должен быть подключен к положительному полюсу питания.
◆ Избегайте использования магнитного выключателя на цилиндре в среде с сильным магнитным полем и высоким током. При необходимости используйте экранирующее устройство.
◆ Выбор принадлежностей для цилиндра: в соответствии с требованиями по действию и подключению выбирайте подходящие аксессуары.
◆ Для круглых цилиндров без монтажных пазов необходимо дополнительно приобрести крепежные скобы для герконов.
Типы герконов
Магнитные герконы можно классифицировать по принципу их работы на следующие типы:
◆ Нормально разомкнутый (NO) геркон – Контакты остаются разомкнутыми до тех пор, пока не будет приложено магнитное поле, замыкающее цепь.
◆ Нормально замкнутый (NC) геркон – Контакты остаются замкнутыми до тех пор, пока не окажутся под воздействием магнитного поля, которое размыкает цепь.
◆ Однополюсный двухпозиционный (SPDT) геркон – Имеет общий контакт, который переключается между двумя цепями.
Каждый тип геркона предназначен для конкретных применений, обеспечивая надежность и эффективность в различных системах управления.
Преимущества использования герконов
Магнитный геркон обладает рядом преимуществ, что делает его идеальным решением для промышленной автоматизации, охранных систем и пневматических приложений:
◆ Отсутствие механического износа – Работает за счет магнитного воздействия без физического контакта, что увеличивает срок службы.
◆ Низкое энергопотребление – Требует минимальной энергии, подходит для устройств с батарейным питанием.
◆ Высокая надежность – Герметичная конструкция предотвращает попадание пыли, влаги и коррозии, обеспечивая долговечную работу.
◆ Гибкость установки – Компактный размер позволяет легко интегрировать в различные устройства, такие как системы определения положения цилиндра.
Какие магниты используются с герконами?
Для срабатывания геркона необходимо внешнее магнитное поле. Обычно используются следующие магниты:
◆ Постоянные магниты – Материалы, такие как неодим (NdFeB), самарий-кобальт (SmCo) и феррит, обеспечивают стабильное магнитное поле.
◆ Электромагниты – Создают переменное магнитное поле, что идеально для приложений с необходимостью управляемого включения.
◆ Мягкие магнитные материалы – Такие как чистое железо или кремнистая сталь, используются для направления магнитного потока и повышения чувствительности переключателя.
Выбор подходящего магнита зависит от чувствительности геркона, рабочего расстояния и условий окружающей среды для обеспечения оптимальной работы.
Область применения
Магнитный выключатель в основном используется для контроля и определения положения поршня в цилиндре с целью управления положением оборудования или механизмов.
Также его можно использовать для управления действиями промышленного оборудования, такого как конвейерные ленты, вращающиеся диски, подъемные столы и т.д.
Категории
◆ В зависимости от способа установки на цилиндре они могут быть разделены на серии: CS1-M, CS1-S, CS1-U, CS1-F и другие.
◆ По количеству проводов он делится на двухпроводные и трехпроводные типы. При этом трехпроводные типы подразделяются на два вида: тип NPN и тип PNP.

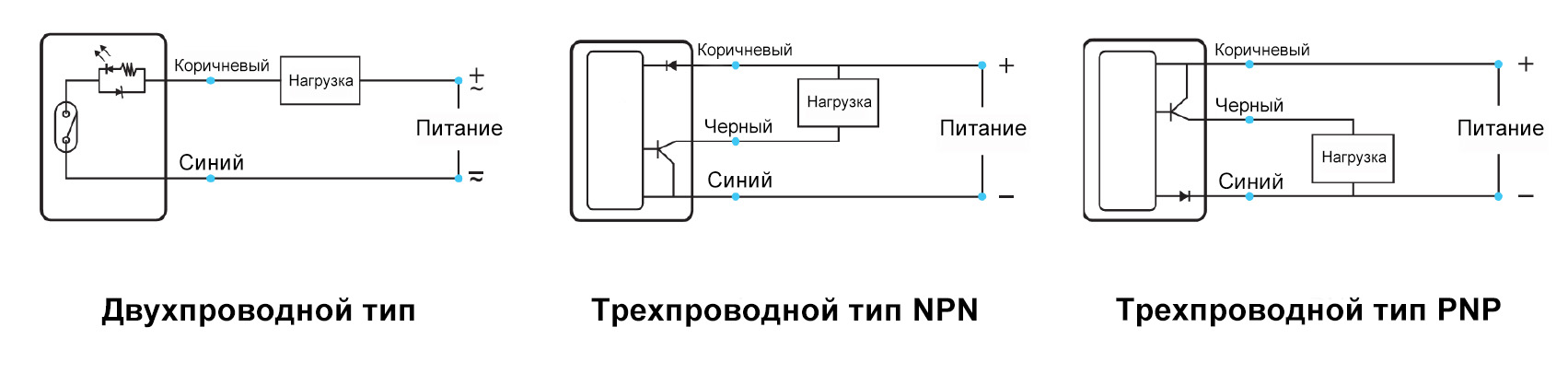

Схема подключения
Принцип работы
Геркон – это магнитный датчик-переключатель, который обычно состоит из двух ферромагнитных металлических контактов, герметично запаянных в стеклянную трубку.
При воздействии внешнего магнитного поля контакты притягиваются друг к другу под действием магнитной силы, замыкая цепь.
При удалении магнитного поля контакты возвращаются в исходное положение, размыкая цепь.
Такой тип переключателя широко используется для определения положения, подсчета, в качестве концевых выключателей и в других приложениях.
Методы проверки
◆ Визуальный осмотр:
Сначала проверьте геркон на наличие физических повреждений, таких как трещины на стекле или повреждение внутренних контактов.
◆ Магнитный тест:
Поднесите сильный магнит к геркону и наблюдайте его реакцию. Переключатель должен замкнуть цепь при приближении магнита и разомкнуть цепь при удалении магнита.
◆ Электрическая проверка:
Установите мультиметр в режим проверки целостности цепи и проверьте два вывода геркона.
Мультиметр должен показывать "разомкнуто", когда нет магнитного поля, и "замкнуто", когда магнитное поле присутствует.
◆ Тест на ток:
Также можно проверить способность геркона пропускать ток, подключив его к подходящему источнику питания и нагрузке, чтобы убедиться в его надежной работе при стандартных условиях эксплуатации.
Методы обслуживания
Избегайте магнитных помех: Поскольку геркон работает за счет магнитной индукции, важно избегать сильных или нестабильных магнитных полей, которые могут нарушить его работу.
Правильное размещение при установке поможет минимизировать эту проблему.
Защита от влаги и пыли: Хотя герконы запаяны в стеклянные трубки, их следует хранить в сухих и чистых условиях, чтобы избежать ухудшения характеристик со временем.
Убедитесь, что окружающая среда не содержит избыточной влаги или загрязнений.
Регулярный осмотр: Периодически проверяйте работу геркона, особенно при его использовании в условиях высокой вибрации или высокой температуры.
Убедитесь, что переключатель правильно реагирует на изменение магнитного поля и не залипает или не выходит из строя.
Избегайте перегрузок: Никогда не превышайте номинальные значения напряжения или тока для геркона. Перегрузка может повредить внутреннюю структуру, повлияв на его надежность и срок службы.
Замените поврежденный геркон: Если геркон перестает реагировать на магнитное поле, имеет физические повреждения или проявляет признаки неисправности,
немедленно замените его, чтобы система продолжала работать исправно.
