Для обеспечения оптимального регулирования потока воздуха, давления и направления необходимы пневматические соленоидные клапаны. Разработанные для удовлетворения жестких требований современной автоматизации, соленоидные пневматические клапаны — также известные как соленоидные клапаны для пневматики — играют ключевую роль в самых разных отраслях. К ним относятся системы промышленной автоматизации, блоки HVAC, мобильные и стационарные машины, химические производственные установки, автомобильные системы пневматических тормозов, медицинское оборудование, а также шасси и исполнительные системы самолетов.
Почему так важно понимать, как работает пневматический соленоидный клапан? Потому что правильный выбор и интеллектуальная интеграция могут существенно повысить стабильность системы, энергетическую эффективность и точность управления. Независимо от того, используете ли вы пневматический соленоидный клапан ASCO для надежных промышленных приложений, соленоидный клапан SMC для компактных и высокопроизводительных решений, 12-вольтовый пневматический соленоидный клапан для низковольтных сред или соленоидный клапан Festo для передовых систем автоматизации — правильный клапан имеет решающее значение.
В этой статье мы разберем основные принципы работы пневматических соленоидных клапанов, рассмотрим самые распространенные конфигурации, представленные на рынке, и выделим преимущества каждой из них. Наша цель — помочь вам уверенно выбрать оптимальное решение для вашей системы пневматического управления, опираясь на технические знания и проверенные отраслевые характеристики.
Вы можете быстро ознакомиться с содержанием с помощью следующей навигации:
◆ How Do Pneumatic Solenoid Valve Work
◆ Advantages of Pneumatic Electromagnetic Valves
◆ Types Of Pneumatic Solenoid Valves
◆ How To Clean Solenoid Valve
◆ Company Introduce
Как работают пневматические соленоидные клапаны
Понимание принципа работы пневматического соленоидного клапана
Пневматические соленоидные клапаны могут показаться простыми компонентами, но их внутренняя конструкция представляет собой тонкое сочетание прецизионной инженерии и быстродействующего управления. Являясь ключевым элементом эффективных пневматических систем, эти клапаны регулируют поток сжатого воздуха для управления исполнительными механизмами, цилиндрами и различными автоматизированными процессами. Так как же именно работают пневматические соленоидные клапаны?
Основные конструктивные элементы
Пневматический соленоидный клапан состоит из двух основных частей: электрической системы и механического корпуса клапана. Вместе эти компоненты обеспечивают точное управление направлением потока газа.
Электромеханический блок: Эта часть включает в себя соленоидную катушку, переключатели и часто контроллер. Она служит интерфейсом между электрическим сигналом и механическим движением внутри клапана, обеспечивая точное срабатывание пневматических компонентов, таких как цилиндры и исполнительные механизмы.
Корпус клапана: Обычно включает в себя соленоид, шток (или якорь) и несколько портов. Внутреннее устройство может различаться в зависимости от требуемого принципа работы соленоидного клапана и конкретной области применения.
Принцип работы
Основной принцип работы соленоидного клапана основан на взаимодействии между соленоидной катушкой и штоком.
Электромагнитная активация: При подаче электрического тока на соленоидную катушку создается магнитное поле, которое перемещает шток, связанный с запирающим механизмом. В зависимости от положения штока внутри корпуса клапана, отверстия либо открываются, либо закрываются, позволяя или блокируя поток воздуха.
Регулирование потока воздуха: Когда отверстия открыты, сжатый воздух поступает в камеру клапана. Этот воздушный поток создает усилие, необходимое для перемещения внутренних управляющих элементов (например, золотников или поршней), направляя или регулируя движение воздуха по пневматической системе.
Конструкция золотника и функциональность
Большинство пневматических соленоидных клапанов используют золотниковую конструкцию для обеспечения плавной и надежной работы.
Особенности конструкции: Корпус клапана содержит цилиндрическую камеру, соединенную с несколькими портами. Внутри этой камеры перемещается золотник с уплотнениями. Положение золотника определяет, какие порты открыты или закрыты, обеспечивая двусторонний поток.
Электромагнитный привод: Хотя магнитная сила соленоидной катушки перемещает золотник, в некоторых условиях рабочее давление сжатого воздуха также может оказывать вспомогательное воздействие — особенно в конструкциях с принципом работы двойного действия соленоидного клапана. Однако в стандартных применениях влияние давления воздуха минимально по сравнению с электромагнитной силой.
Механизм возврата при потере питания
Конструкция с возвратной пружиной: Во многих клапанах предусмотрена механическая пружина, которая возвращает золотник или шток в исходное положение при отключении питания. Принцип работы соленоидного клапана должен учитывать это усилие для обеспечения правильного срабатывания.
Сброс штока: После изменения полярности или отключения электрического тока шток возвращается в исходное положение — обычно перекрывая отверстие и останавливая поток воздуха.
Соображения по эффективности: клапаны прямого действия и с пилотным управлением
Соленоидные клапаны, используемые для управления направлением потока в пневматике, могут быть либо клапанами прямого действия, либо клапанами с пилотным управлением.
Соленоидный клапан прямого действия: Эти клапаны работают исключительно за счет силы соленоида и подходят для применений с низким расходом воздуха.
Соленоидный клапан с пилотным управлением: Намного более энергоэффективные, они используют слабый электрический сигнал для управления пилотным клапаном, который затем с помощью давления в системе переключает основной клапан — распространенное решение в промышленных пневматических системах благодаря низкому энергопотреблению и возможности масштабирования.
Конструктивные ограничения и рекомендации по применению
Хотя пневматические соленоидные клапаны идеально подходят для регулирования сжатого воздуха или инертных газов, они не предназначены для работы с жидкостями. Конструкция клапанов допускает минимальные утечки, что допустимо в газовых системах, но может быть опасно в установках с жидкой средой.
Используйте их только в приложениях, связанных со сжатым воздухом или совместимыми газообразными средами, и обязательно подбирайте правильный тип клапана для обеспечения надежной и безопасной работы.
Преимущества пневматических электромагнитных клапанов
Быстрое время отклика
Пневматические соленоидные клапаны могут быстро переключаться между открытым и закрытым состоянием, что делает их идеальным выбором для приложений, требующих быстрого запуска.
Точное управление
Они обеспечивают точное управление потоком воздуха, давлением и направлением, что особенно важно для систем автоматизации и прецизионных установок.
Дистанционное управление
Эти клапаны могут управляться дистанционно с помощью электрических сигналов, что снижает необходимость ручного вмешательства и повышает безопасность и удобство эксплуатации.
Компактность и экономия пространства
Пневматические соленоидные клапаны имеют компактную конструкцию и могут быть интегрированы в ограниченные или сложные по компоновке участки оборудования.
Энергосбережение
Они потребляют очень малое количество электроэнергии и требуют питания только в моменты переключения, что снижает энергозатраты при непрерывной работе.
Низкие затраты на обслуживание
Благодаря небольшому количеству подвижных частей и простой внутренней конструкции, они требуют минимального обслуживания и обладают высокой надежностью.
Многофункциональность применения
Подходят для различных отраслей, таких как:
Промышленная автоматизация
HVAC
Медицинское оборудование
Автомобильные пневматические тормозные системы
Упаковочное оборудование
Совместимость с ПЛК-системами
Легко интегрируются в программируемые логические контроллеры (ПЛК) для реализации интеллектуального и автоматизированного проектирования систем.

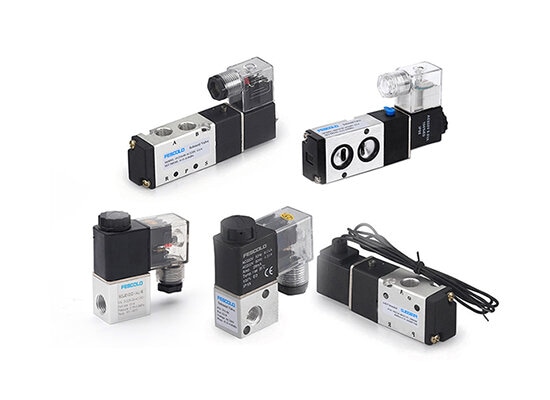

Типы пневматических соленоидных клапанов
На сегодняшний день на рынке представлено несколько типов пневматических соленоидных клапанов. Прежде чем выбрать определенный клапан для конкретного применения, важно понимать его функцию и классификацию. Обычно эти клапаны классифицируются по количеству портов, положений и проходных путей (каналов). Конфигурация портов и положений определяет рабочие возможности и логику управления пневматическим соленоидным клапаном.
Порты – Это отверстия или точки подключения на корпусе клапана. Они служат входами или выходами, позволяя сжатому воздуху (или другой газовой среде) поступать в клапан или выходить из него, обеспечивая поток через систему.
Положения – Положение клапана относится к состоянию его внутренних каналов или проходов. Положения определяют, как различные потоки соединяются или перекрываются при определенных условиях. В некоторых положениях воздух проходит через выбранные порты, в других — поток ограничивается или перенаправляется.
Каналы (Ways) – Это количество отдельных путей потока, по которым сжатый воздух может проходить через клапан. Каждый «канал» соответствует определенному маршруту внутри внутренней конструкции клапана, по которому направляется воздушный поток во время работы.
Четкое понимание этих ключевых элементов — портов, положений и каналов потока — имеет решающее значение для правильного толкования номенклатуры и функциональности клапанов. Давайте теперь рассмотрим основные типы пневматических соленоидных клапанов и подробнее остановимся на принципах их работы.

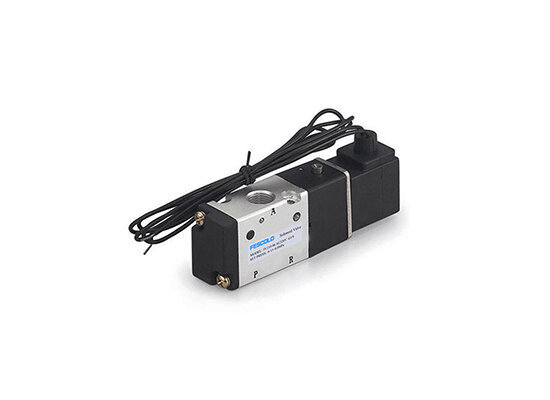

◆ 3V Series 2positions/3ways Solenoid Valve

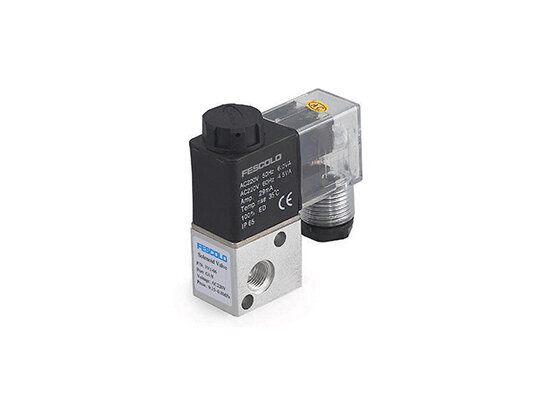

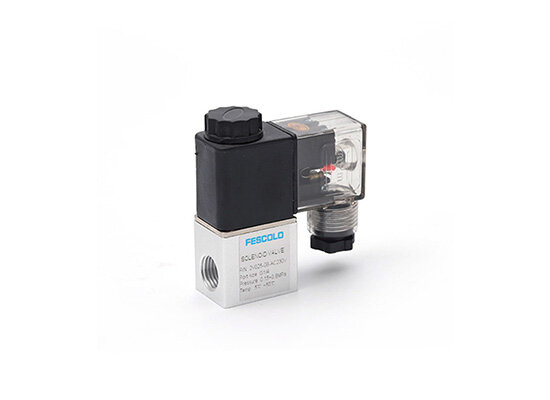

◆ 2V025 Series Solenoid Valve

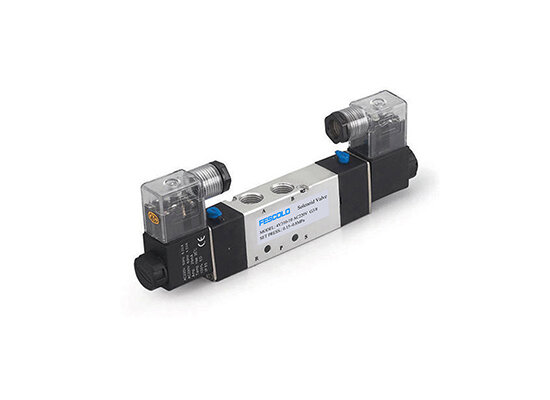

◆ 4V Series 2positions/5ways or 3positions/5ways Solenoid Valve

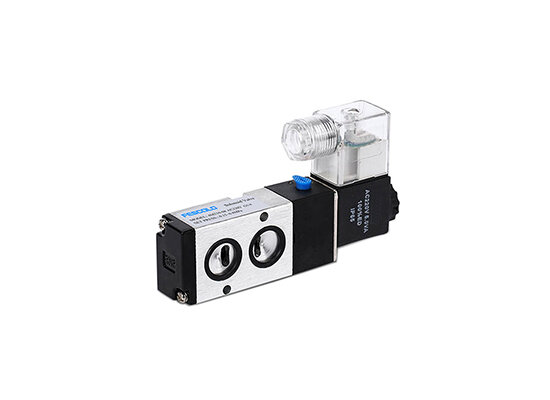

◆ 4M (NAMUR)Series 2positions/5ways Board Solenoid Valve
◆ 3V1 Series Solenoid Valve

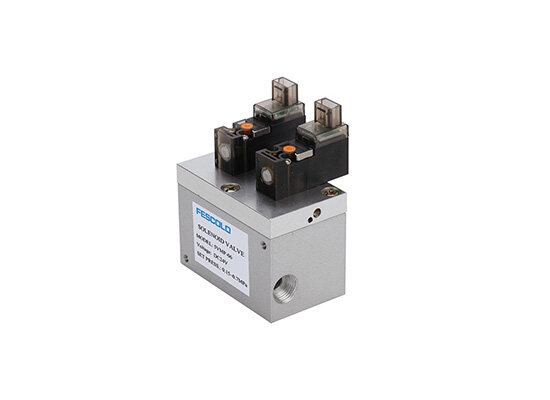

◆ 5VMP Series Solenoid Valve
Как почистить соленоидный клапан
Шаг 1: Отключите питание
Перед проведением любых работ по обслуживанию полностью отключите питание соленоидного клапана. Этот важный шаг обеспечивает безопасность, предотвращая случайное включение или возникновение электрических опасностей во время очистки.
Шаг 2: Снимите соленоидный клапан с системы
С помощью подходящих ручных инструментов, таких как гаечный ключ или плоскогубцы, аккуратно отсоедините соленоидный клапан от системы. Обязательно зафиксируйте или запомните его ориентацию при установке — это будет важно при обратной сборке.
Шаг 3: Разберите компоненты клапана
Приступайте к разборке соленоидного клапана, отделяя катушку, корпус клапана и внутренние подвижные части. Обращайтесь с каждым элементом осторожно, чтобы избежать случайных повреждений.
Шаг 4: Проверьте на износ или повреждения
После разборки клапана тщательно осмотрите все детали. Обратите внимание на износ уплотнений, O-образных колец и внутренних поверхностей. Поврежденные элементы необходимо заменить для обеспечения надежной работы клапана после сборки.
Шаг 5: Замочите компоненты в чистящем растворе
Для эффективной очистки компонентов соленоидного клапана замочите их в подходящем чистящем растворе, например, в слабом моющем средстве или смеси уксуса и воды. Этот этап помогает размягчить и растворить накопившиеся загрязнения или минеральные отложения.
Шаг 6: Осторожно очистите детали щеткой
Используя мягкую щетку или зубную щетку, аккуратно очистите каждую деталь для удаления оставшихся загрязнений. Особое внимание уделите небольшим портам, отверстиям и внутренним полостям для тщательной очистки.
Шаг 7: Промойте чистой водой
После очистки щеткой тщательно промойте все компоненты клапана чистой водой. Этот шаг необходим для удаления остатков чистящего раствора, которые могут повлиять на работу клапана.
Шаг 8: Используйте сжатый воздух для удаления загрязнений
Высушите очищенные детали с помощью сжатого воздуха, чтобы удалить остаточную влагу и выбить оставшиеся частицы загрязнений. Это помогает сохранить внутреннюю чистоту и работоспособность соленоидного клапана.
Шаг 9: Точно соберите клапан
После полного высыхания и очистки всех компонентов аккуратно соберите соленоидный клапан. Убедитесь, что уплотнения и O-кольца установлены правильно или заменены при необходимости, а все детали выровнены в соответствии с первоначальной сборкой.
Шаг 10: Установите клапан обратно в систему
Установите клапан на его исходное место в пневматической или жидкостной системе. Используйте инструменты для надежной фиксации, соблюдая правильную ориентацию для оптимальной работы.
Шаг 11: Подключите питание и проверьте работу
Восстановите питание и активируйте соленоидный клапан. Проверьте правильность его открытия и закрытия, убедившись, что процесс очистки прошел успешно и клапан работает должным образом.
Шаг 12: Контролируйте работу после очистки
Продолжайте следить за работой клапана со временем, чтобы убедиться в его стабильной работе. Плановое техническое обслуживание и регулярная очистка являются залогом долгосрочной надежности любого соленоидного клапана в условиях интенсивной эксплуатации.
