Поворотный пневматический цилиндр

Пневматический поворотный цилиндр, также называемый пневматическим поворотным приводом, — это исполнительный механизм устройства, который преобразует энергию в механическое движение. Он использует сжатый воздух для перемещения рейки и шестерни внутри, таким образом превращая поступательное движение в вращательное. Поворотные пневматические приводы обычно проектируются для использования во многих системах управления движением, например, для работы с манипуляторами захвата и перемещения или для дистанционного управления клапанами.

Особенности пневматического поворотного цилиндра

Встроенное магнитное кольцо:
Оснащён внутренним магнитным кольцом, что позволяет использовать магнитные выключатели для определения положения.

Регулируемый угол поворота:
Угол поворота регулируется, обеспечивая гибкость для широкого спектра эксплуатационных задач.

Особенности конструкции:
Конструкция разработана с учётом эффективности и простоты использования, гарантируя оптимальную работу и лёгкую установку.

Корпус из алюминиевого сплава:
Цилиндр выполнен из прочного алюминиевого сплава, устойчивого к коррозии, способен работать как в условиях высоких, так и низких температур, а также обладает высокой защитой от влаги и проникновения воды.

Большая выходная сила:
Цилиндр обеспечивает значительную выходную силу, что делает его подходящим для задач, требующих высокого крутящего момента и мощности.

Как работает поворотный пневматический цилиндр?

Поворотный пневмопривод работает за счёт подачи сжатого воздуха, который перемещает поршень или диафрагму внутри одной или нескольких воздушных камер, создавая вращательное движение.

В некоторых конструкциях привод сначала создаёт линейное движение, которое затем преобразуется во вращательное внутри устройства.

Это преобразование обычно осуществляется с помощью таких механизмов, как рычаги или подшипники.

Движение, приводимое в действие воздушным давлением, отличается высокой эффективностью и обеспечивает значительное усилие при компактных размерах.

Поворотные пневмоприводы представляют собой автономные системы, то есть их внутренние компоненты защищены от загрязнений и агрессивных условий окружающей среды, что снижает износ и увеличивает срок службы.

Они часто используются для управления поворотными клапанами, но благодаря своей конструкции также упрощают системы, требующие создания крутящего момента, что делает их надёжным и малозатратным в обслуживании решением для различных промышленных применений.

Применение поворотных пневмоприводов

Промышленная автоматизация:
Используются для поворота клапанов, заслонок и затворов в производственных и технологических системах.

Обработка материалов:
Применяются в автоматизированных системах для поворота или позиционирования компонентов, таких как конвейеры и роботизированные руки.

Системы зажима и фиксации:
Используются в зажимных устройствах для надёжной фиксации деталей при сборке и механической обработке.

Упаковочное оборудование:
Применяются для поворота бутылок, крышек, этикеток и выполнения других упаковочных операций.

Робототехника:
Обеспечивают вращательное движение в роботизированных манипуляторах для задач сборки, инспекции и упаковки.

Системы позиционирования:
Обеспечивают точное вращательное движение для точного позиционирования в автоматизированных системах и станках с ЧПУ.

Аэрокосмическая и автомобильная промышленность:
Используются в испытательных стендах, симуляционных установках и системах с угловыми перемещениями.

Лаборатории и научно-исследовательские центры:
Применяются в испытаниях, симуляциях и разработках, где требуется вращательное движение.

Контроль качества:
Используются в инспекционных системах, где необходимы вращательные движения для точных измерений и анализа.

Поворотный пневматический цилиндр Fokca (Fescolo)

Наши поворотные приводы имеют конструкцию с рейкой и шестернёй, обеспечивая плавную и стабильную работу. Внутри расположен механизм с двумя цилиндрами, что позволяет добиться удвоенного выходного усилия.

Поворотные цилиндры обладают высокой точностью обработки, удобством установки нагрузки и точным позиционированием.

Посередине рабочего стола предусмотрены монтажные отверстия, что упрощает установку и эксплуатацию устройства.

Типы поворотных пневмоцилиндров

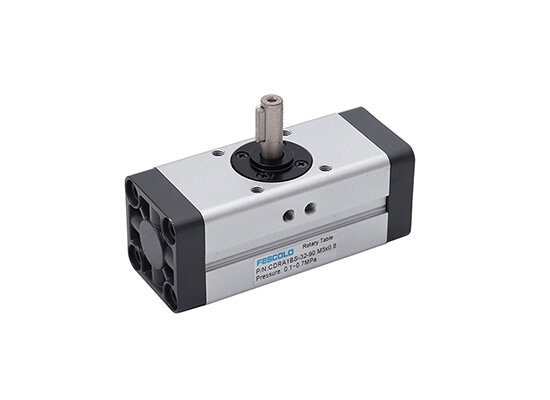

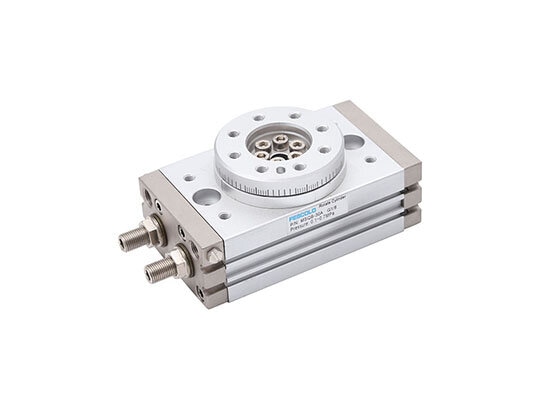

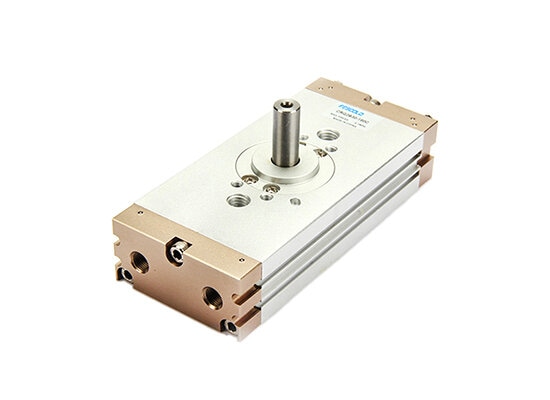

Распространённые серии поворотных приводов — это MSQ, CRQ2, CRA1.

По типу амортизации они делятся на:
– с фиксированным амортизатором, регулируемым винтом,
– с гидравлическим амортизатором.

Максимальная энергия гашения у гидравлического амортизатора в 3–5 раз выше, чем у регулируемого винтового амортизатора, и его эффективность значительно выше.

По углу поворота они делятся на:
– поворотные приводы на 180 градусов,
– поворотные приводы на 90 градусов.

Меры предосторожности:

◆ При использовании поворотных пневмоприводов в условиях низких температур необходимо принимать меры по защите от замерзания.

◆ Перед использованием поворотного пневмопривода необходимо удалить внутренние загрязнения и мусор.

◆ Если поворотный цилиндр не используется в течение длительного времени, необходимо позаботиться о защите его поверхности от коррозии — нанести антикоррозийное масло на подвижные части. Впускные и выпускные отверстия следует закрыть пылезащитными заглушками.
