При необходимости отсоединить пневматическую трубку и быстросъёмное соединение, просто нажмите на кнопку или гильзу в верхней части фитинга — трубку легко извлечь. Это очень удобно в эксплуатации.

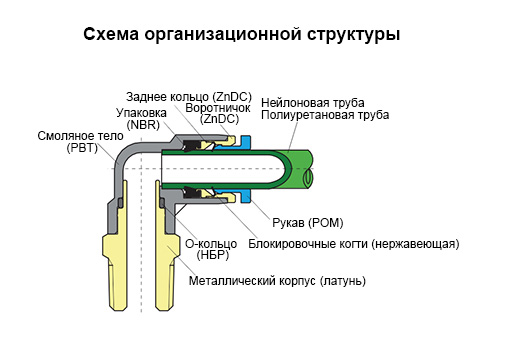

Как правило, резьбовая часть вставных фитингов изготавливается из латуни с никелированным покрытием, корпус — из материала PBT, фиксирующий зажим — из нержавеющей стали (обычно SUS316), а кнопка — из полиформальдегида (POM).
Характеристики вставных фитингов
● Простота эксплуатации
● Удобство в обслуживании
● Герметичность соединения
● Компактные размеры и малый вес
● Широкий выбор форм, размеров и цветов
● Тип резьбы: PT, BSP, NPT, метрическая и др.
Параметры
● Working pressure: 0~10bar, can also be used for vacuum or water (Not including corrosive environment, for this situation, recommend stainless steel push to connect fittings )
● Рабочая температура: от 0 до 60°C
● Рабочая среда: сжатый воздух, газ, вода и др.
● Applicable air hoses: PU tube, nylon tube, PE tube, PVC tube, etc. (it needs to have a certain hardness, too soft or too hard air tubing is easy to fall off, not suitable for pneumatic push in fittings)
Категории

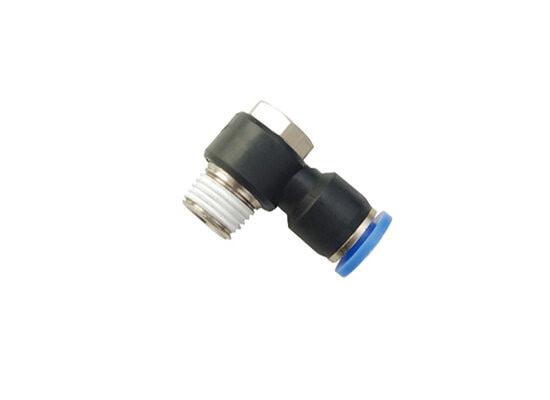

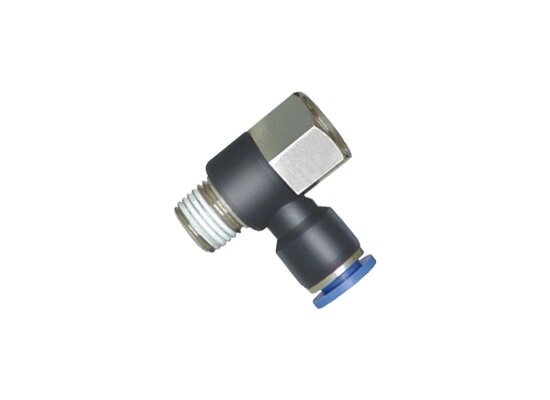

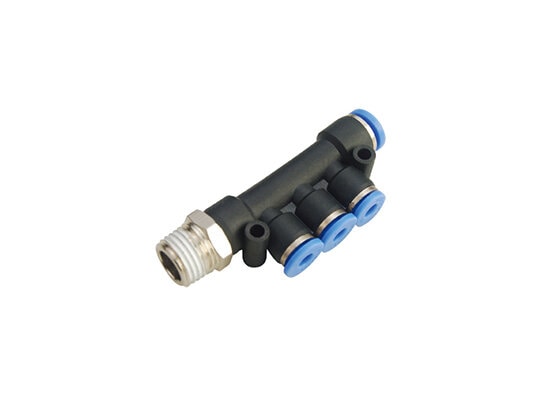

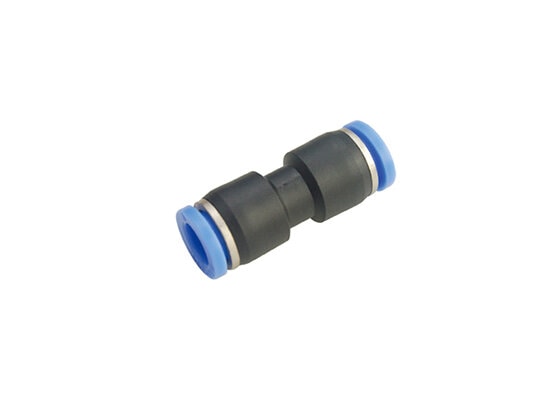

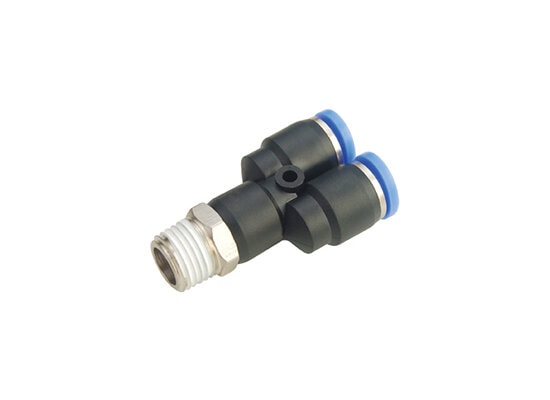

Вставные пневматические фитинги включают: прямые соединения, угловые соединения, тройники типа Y, тройники типа T, крестовины, прямые соединения с наружной резьбой, угловые с наружной резьбой, поворотные углы, редукторы, многовыводные фитинги, заглушки и др. Подробности смотрите в нижней части страницы.
Применение вставных пневматических фитингов
Фитинги типа push-in широко применяются в промышленной автоматизации, пищевом оборудовании, станках с ЧПУ, различном упаковочном и печатном оборудовании и т. д.
Почему выбирают нас
● Полностью автоматизированный производственный процесс
● Стабильное качество
● Короткие сроки поставки
● Большинство позиций имеются на складе
● Complete style
● Поддержка индивидуального заказа
С момента размещения заказа до отгрузки весь производственный процесс будет отслеживаться и своевременно сообщаться. Контроль качества осуществляется не только для готовой продукции, но и для комплектующих деталей на каждом этапе, что обеспечивает стабильное и соответствующее стандартам качество изделий.
Our technical engineers are experienced and have a solid technical foundation. They often help customers solve difficult and miscellaneous questions, especially in the design and development stages of customized products, and can often provide valuable opinions and suggestions.
Как подключать вставные пневматические фитинги и пневматические трубки?
Подключение вставного пневматического фитинга к трубке или шлангу чрезвычайно просто — просто вставьте трубку в фитинг до упора. Трубка автоматически герметизируется и фиксируется.
Applicable air tubings or hoses for pneumatic push in fittings include PU tubings, Nylon tubings, PE tubings, etc.
Следует учитывать, что вставные пневматические фитинги с зажимной конструкцией не подходят для слишком мягких трубок, например, силиконовых, или с тонкими стенками, а также для слишком жёстких трубок, таких как медные или нержавеющие металлические трубки. Слишком мягкие или жёсткие трубки могут легко отсоединиться от фитинга.
Where bending is required, use an elbow fitting instead of a straight fitting as much as possible to protect the Pneumatic air tubing. Before connecting a pneumatic push in fitting and an air tubing, the end face of the tubing needs to be trimmed flat with a tube cutter.
При замене фитинга или обнаружении утечки проверьте, не поцарапана ли внешняя поверхность конца трубки или не появилась ли на ней трещина. Если есть повреждение, отрежьте дефектный участок труборезом и снова вставьте трубку в фитинг. По возможности используйте профессиональные труборезы для пневмотрубок. Не рекомендуется использовать обычные ножницы или канцелярские ножи.
Для вставных фитингов с резьбой необходимо правильно подобрать тип резьбы перед использованием. Наиболее распространённые типы — метрическая резьба, резьба PT, резьба BSP с уплотнительным кольцом и американская резьба NPT. Разные типы резьб не взаимозаменяемы и могут привести к утечкам.
Каждый вставной фитинг соответствует определённому наружному диаметру трубки. Обычно размеры бывают в метрической и дюймовой системах. Нельзя заменять трубку на аналогичную по размеру. Например, фитинг на 1/4" должен использоваться только с трубкой с наружным диаметром 1/4", и его нельзя использовать с трубкой диаметром 6 мм — это может привести к отсоединению трубки и возможной аварийной ситуации.
For more information, please feel free to Contact with us.
